Dobladoras de tubos, ángulos, canales y barra plana laminadores


American Machine Tools Company is accedited by the Better Business Bureau! Click to verify. We accept credit cards for up to $10,000.

Gran radio de rodadura del tubo, tubo, ángulo, canal, barra plana, y T-formas se hace generalmente en un estilo piramidal de 3 rodillos de curvado. Al rodar tubería o tubo, se necesitan los 3 rodillos para adaptarse al contorno del tubo para prevenir la tensión de la pared de aplanar el tubo. Conjunto Onme die puede rodar partes a diferentes radios.

Pero si usted desea rodar su pipa/tubo a un radio pequeño que puede ser repetible y precisa hacer, entonces usted quiere un mandril rotativo sorteo máquina dobladora. Se utiliza un conjunto de matrices que coincida con el tubo / el tamaño del tubo y el radio deseado exacto. La matriz exterior tira de la tubería (o tubo) a medida que gira alrededor del mandril interior.

Los de color azul pirámide rodillo doblador máquinas para laminar piezas con un gran radio vienen con un conjunto de rodillos segmentados combinación que se pueden utilizar en diferentes configuraciones para adaptarse a las formas que está trabajando. Rodillos opcionales pueden ser necesarios para rodar productivamente algunas formas y todas las formas redondas sobre los dobladores rodillo pirámide. Al rodar ángulo de hierro, ayuda a utilizar lateral opcional ángulo rodillos de guía (caro) para evitar torcer o puede intentar rodar dos ángulos juntos que han sido soldada en forma de T para compensar la torsión posible. Separe los 2 ángulos laminados cuando haya terminado. Pero este método reduce la capacidad del tamaño ángulo.

Los amarillos Baileigh rotativos empate máquinas dobladoras se realizan en EE.UU.. Los azules Baileigh rollo máquinas dobladoras se realizan en Portugal. Las máquinas azules GMC están hechos en Taiwan (sin China).

Tubo redondo y tubo redondo no son la misma cosa. Pipe es enumerado por el nominal (aproximadamente) de diámetro interior, pero la tubería está en la lista por el diámetro exterior exacto. Para algunas máquinas dobladoras de tubo también se puede comprar o hacer morir conjuntos para doblar tubos cuadrados, hierro de ángulo, etc
Outer Diameter of schedule 40 Pipe for Reference:
1/4 inch pipe = 0.540 pulgadas diámetro exterior
3/8" pipe = 0.675 pulgadas diámetro exterior
1/2" pipe = 0.840 pulgadas diámetro exterior
3/4" pipe = 1.050 pulgadas diámetro exterior
1" pipe = 1.315 pulgadas diámetro exterior
1-1/4" pipe = 1.660 pulgadas diámetro exterior
1-1/2" pipe = 1.900 pulgadas diámetro exterior
2" pipe = 2.375 pulgadas diámetro exterior
2-1/2" pipe = 2.875 pulgadas diámetro exterior
3" pipe = 3.500 pulgadas diámetro exterior
4" pipe = 4.500 pulgadas diámetro exterior
5" pipe = 5.563 pulgadas diámetro exterior
6" pipe = 6.625 pulgadas diámetro exterior

GMC Rollo Bender Máquinas para laminado de gran radio de pletina, ángulo, canal, tubería cuadrada, etc.
2 Rodillos inferiores son accionados // Rolls se endurecen // Marco es de hierro fundido // Incluye un conjunto de rodillos estándar // Adjustable Side Guía de Rolls // Protección de sobrecarga // control de pedal // El uso horizontal o vertical.
Opciones disponibles: * Rolls de formas redondas. * Rollos de nylon para evitar que manche sus partes.

GMC Pyramid maquina

Modelo: PRB-30HV: $3850.
Cabeza puede inclinar horizontal
Diámetro de los rodillos: 1.12"
Velocidad de rotación: 9 rpm
Motor: 1 HP, 110 Voltios
Tamano: 47 x 30 x 48"
Peso: 620 Lbs
Clic para solicitar más información

PRB-55 tubo y barra doblador

Model: PRB-55: $5850.
Diámetro de los rodillos: 2"
Velocidad de rotación: 13 rpm
Motor: 3 HP, 220 Volts,1 phase
Tamano: 40 x 35 x 65"
Peso: 1050 Lbs
Opcional movido hidráulicamente rodillo superior con lectura digital
Clic para solicitar más información

GMC Pipa y tubo doblador maquina

Model: PRB-65: $12850.
con pulsador hidráulico de posicionamiento motorizado rodillo superior y lectura digital.
Diámetro de los rodillos: 2.5"
Velocidad de rotación: 10 rpm
Motor: 3 HP, 220 Volts,3 phase
Tamano: 50 x 45 x 71 inches
Peso: 2110 Lbs.
Clic para solicitar más información

BAILEIGH Máquinas para la laminación de gran radio de metal de la tubería, tubo, ángulo, canal, barra plana, etc.
• Trinquete de ajuste del rodillo superiort.
• El capítulo se hace como fundición.
• Los ejes están hechas de acero endurecido.
• Los rollos son de acero templado y rectificado.
• Rolls endurecidos se incluyen para doblar piezas planas.
• Rolls de formas redondas son opcionales.
• Hecho en Europa (no Turkey).
• 2 rodillos inferiores son impulsados por un motor eléctrico controlado por adelante y marcha atrás pedales.
Excelente máquina para doblar radio grande.

Baileigh RM55 barra y tubo doblador maquina

Clic para solicitar esta cotización

Pirámide de rollos
RM40
(sólo la mitad superior de esta máquina se inclina a utilizar horizontalmentee)
RM55
(presionar el botón de ajuste hidráulico con lectura digital es opcional)
Descripción: El pedal cumple 2 rodillos inferiores de avance y retroceso. Ajuste vertical del rodillo superior con mango de trinquete. El uso horizontal o vertical. El pedal cumple 2 rodillos inferiores de avance y retroceso. Ajuste vertical del rodillo superior con mango de trinquete. El uso horizontal o vertical.
Diámetro del eje 1.25 pulgados 1.968"
Diámetro del rodillo superior 5.83" 5.83"
Diámetro del rodillos inferior 4.64" 5.83"
Velocidad de los ejes Velocidad variable 10 to 21 rpm Velocidad variable 13 to 27 rpm
CAPACIDADES Hencho en Europa Hencho en Europa
Max acero plano - el camino difícil 2.0" x 3/8" @ 8" radio mínimo. 2-1/4" x 3/8" @ 16" radio mínimo.
2" x 1/2" @ 16" radio mínimo.
Max acero plano - el camino facil 2" x 3/8" @ 10" radio mínimo 4" x 1/2" @ 15" radio mínimo.
Ronda sólido 1.75" @ 10" radio mínimo. 1.25" @ 24" radio mínimo.
Cuadrada sólido 1.25" @ 10" radio mínimo. 1.25" @ 24" radio mínimo.
Ángulo de hierro pierna hacia adentro 1.5" x 1.5"x 3/16" @ 10" radio mínimo./ 1 x 1 x 3/16 2" x 2" x 1/4" @ 24" radio mínimo.
Ángulo de hierro pierna hacia afuera 1.5" x 1.5" x 3/16" @ 10" radio mínimo. 2" x 2" x 1/4" @ 24" radio mínimo.
Tubería Ronda 2" x 14 ga. @ 20" radio mínimo. 2.25" x .078" @ 24" radio mínimo.
Tubería Cuadrada 1.5" x 1.5" x 14 ga @ 20" radio mínimo. 1.75" x 1.75" x .078" @ 24" radio mínimo.
Schedule 40 Tubo 1" @ 14" radio mínimo. 1-1/2" @ 20" radio mínimo.
Canal forma 2" 2"
Electricidad 220 voltios, 1 fase 220 voltios, 1 fase
BAILEIGH Máquinas para la laminación de gran radio de metal de la tubería, tubo, ángulo, canal, barra plana, etc.:
• Todas las 3 rollos son accionados por pedales hacia adelante / reversa
• Pulse el botón de arriba-abajo posicionamiento del rodillo superior con lectura digital
• Acero soldada
• Aleación de acero endurecido ejes
• Roll Hoteles movido hidráulicamente mediante los pulsadores
• Máquina funciona de forma horizontal o vertical
• Estándar rollos planos incluidos
• rodillos guía
• Consola de Control Móvil
• Equipado con freno motor
• Hencho en Europa (no Turkey)
Accesorios opcionales:
• Rollos para pipa/tubo/La fragua del ángulo
• Especiales Guías laterales angulares, casquillos
Pirámide Rollos
RH45
RH55
Diámetro del eje 1.77 pulgados 2.165"
Diámetro del rodillos 6.37" 6.69"
Velocidad de los ejes 12 rpm 11 rpm
CAPABILITIES
Max acero plano - el camino difícil 3 x 3/8" @ 14" radio minimo 4” x 3/8" @ 16" radio minimo
Max acero plano - el camino facil 4" x 3/4" @ 14" radio minimo 4.75" x 3/4" @ 16" radio minimo
Ángulo de hierro pierna hacia adentro 2 x 2 x 1/4" @ 14" radio minimo 3" x 3" x 3/16" @ 16" radio minimo
Ángulo de hierro pierna hacia afuera 2" x 2" x 1/4"@14" radio minimo 3" x 3" x 3/16" @16" radio minimo
Tubería Ronda 2.75" x 14 ga.@30"radio minimo 3" x 16 ga. @ 32" radio minimo
Tubería Cuadrada 2" x 3/32 @ 26" radio minimo 2-3/8" x 1/8 @ 51" radio minimo
Tubo Schedule 40 cedula pipa 2" @ 24" radio minimo 2.5" @ 29" radio minimo
Canal forma 4" @ 16" radio minimo 4-1/2" @ 17" radio minimo
Electricidad 220 voltios, 1 fases, 3 HP 220 voltios, 3 fases, 5.25 HP
Peso 1200 Lbs. 1630 Lbs.
Tamano (l x w x h) 48" x 31" x 57 pulgados 51" x 35" x 62 pulgados

Para uso frecuente, las máquinas hidráulicas RH45, RH55 y RH85 ajustar el radio de curvatura a través de botones y tienen una lectura digital que muestra la posición de arriba-abajo de la flexión de los cilindros para ayudar a repetir su trabajo. En la RH85, RH120 y RH150, los dos rodillos inferiores se mueven hacia arriba y hacia abajo en lugar del rodillo superior, por lo que hay dos lecturas digitales. Para evitar el deslizamiento, los 3 rodillos son accionados por el RH150 RH45 thru.

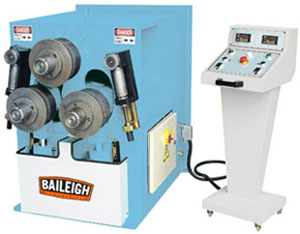

BAILEIGH RH85 Máquina con Rodillos para Curvar para rodar un radio grande of tubos, pipa, formas angulares y formas planasr, etc:
• Los 3 rodillos son accionados
• Construcción del marco de acero
• Rodillos para curvar formas planas están incluidos
• Rollos y ejes son de acero de aleación
• Los rollos son templadas y rectificadas
• Máquina trabaja horizontal o vertical
• Freno motor equipado
• El panel de control es móvil
• 3-Axis Mecánica lateral Ángulo Guía Rollos
• Las lecturas digitales que muestran movimiento arriba-abajo de los dos rodillos inferiores
Opciones: Rollos de tubos y tuberías
Capacidades:
Barras de acero plano (forma difícil): 3” x 1/2" @ 27.55” radio
Barras de acero plano (forma facil): 5” x 1” @ 23.62” radio
Cuadrado acero sólido: 1 3/4" @ 19.68” radio
Redondo acero sólido: 2” @ 19.68” radio
Tubo redondo: 4” x .09 wall @ 47.24” radio
Pipa: 3” Sched 10 @ 27.55” radio
Rectangulo tubo: 3 x 1” x 1/8 wall @ 31.49” radio
Cuadrado tubo: 2 3/4” x 1/8 wall @ 51.18” radio
Hierro angular (pierna afuera): 3 x 3” x 5/16 @31.49” radio
Hierro angular (pierna adentro): 2 3/4 x 2 3/4 x 1/8 @27.55”
T-Bar (Leg Out): 2 3/4 x 5/16 @ 31.9” radio
T-Bar (Leg In): 3 x 5/16 @ 31.49” radio
Canal forma (piernas afuera): 4.75” x 2” @23.62” radio
Canal forma (piernas adentro): 4” x 2” @ 19.68” radio
I viga (forma difícil): 4 3/4” x 2 1/4” @ 23.62” radio

ESPECIFICACIONES:
Diámetros del eje: 2.75"
Diámetro del rodillos: 9.64"
Velocidad de los ejes: 8 rpm
Rodillos endurecidos de los perfiles estándar incluidos
Ajuste hidráulico de rodillos inferiores, arriba o abajo - independientemente
Electronics: 4 HP, 220 Voltios, 3 fases, 60Hz
Peso: 3300 Lbs.
Dimensiones: 56" largo x 38"ancho x 52"alto

BAILEIGH RH120 PYRAMID ROLL BENDING MACHINE para rodar un radio grande of tubos, pipa, formas angulares y formas planasr, etc:
Clic para solicitar esta cotizacion
• Los 3 rodillos son accionados
• Construcción del marco de acero
• Rodillos para curvar formas planas están incluidos
• Rollos y ejes son de acero de aleación
• Los rollos son templadas y rectificadas
• Máquina trabaja horizontal o vertical
• Freno motor equipado
• El panel de control es móvil
• 3-Axis Mecánica lateral Ángulo Guía Rollos
• Las lecturas digitales que muestran movimiento arriba-abajo de los dos rodillos inferiores
Opciones: Rollos de tubos y tuberías
Capacities:
Pipa: 4.5" schedule 40 cedula @ 73" diametro
Tubo Redondo: 5.5" x .120" espesor pared@ 118" diametro
Tubo Cuadrado: 4" x .196" espesor pared@ 118" diametro
Hierro angular: 4 x 4" x 3/8" @ 63" diametro
Cuadrado acero sólido: 2.375" @ 40" diametro
Redondo acero sólido: 2.75" @ 32" diametro
Barras de acero plano (forma facil): 7.87" x 1.37" @ 40" dia.
Barras de acero plano (forma deficil): 4" x 1" @ 63" diametro

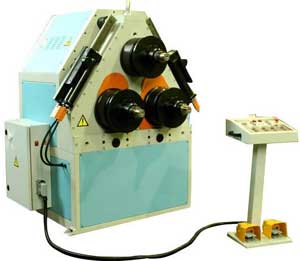

RH-120 barra y tubo doblador
RH-120
Ajuste del rollo es hidráulico con pulsadores
Diámetro del eje: 3.937"
Diámetro del rodillos: 12.40"
Velocidad de los ejes: (2) 5 rpm, 4 rpm
Motor: 15 HP, 220 voltios, 3 fases
Dimensiones (L/W/H): 63" / 58" / 71"
Peso: 4,975 Lbs

BAILEIGH RH150 PYRAMID ROLL BENDING MACHINE para rodar un radio grande of tubos, pipa, formas angulares y formas planasr, etc:
Clic para solicitar esta cotizacion
• Los 3 rodillos son accionados
• Construcción del marco de acero
• Rodillos para curvar formas planas están incluidos
• Rollos y ejes son de acero de aleación
• Los rollos son templadas y rectificadas
• Máquina trabaja horizontal o vertical
• Freno motor equipado
• El panel de control es móvil
• 3-Axis Mecánica lateral Ángulo Guía Rollos
• Las lecturas digitales que muestran movimiento arriba-abajo de los dos rodillos inferiores
Opciones: Rollos de tubos y tuberías
Capacities:
Pipa: 5.5" schedule 40 cedula @ 73" diametro
Tubo Redondo: 6.25" x .120" espesor pared @ 118" diametro.
Tubo Cuadrado: 4" x .196" espesor pared @ 118" diametro.
Hierro angular: 4-1/2 x 4-1/2" x 1/2" @ 60" diametro.
Cuadrado acero sólido: 3" @ 32" diametro
Redondo acero sólido: 3.38" @ 36" diametro
Barras de acero plano (forma facil): 7.87" x 2" thick @ 40" diametro.
Barras de acero plano (forma deficil): 5.5" x 1" @ 118" diametro.
Baileigh RH150 barra y tubo doblador
RH-150
Ajuste del rollo es hidráulico con pulsadores
Diámetro del eje: 4.724"
Diámetro del rodillos: 15.354"
Velocidad de los ejes: 3.25 rpm
Motor: 20 HP, 220 voltios, 3 fases
Dimensiones (L/W/H): 79" / 59" / 80"
Peso: 10,400 Lbs

Doblar Tubos y Tuberías de Radio Pequeño:
Benders Rotary Draw tienen la ventaja de ser capaz de formar un radio menor que 3 máquinas de tipo rodillo pirámide (mostrar en la parte superior de la página). Aunque ambos tipos de máquinas requieren diferente muere cada tamaño de tubería o tubo, dibujar máquinas de tipo requieren un dado conjunto diferente para cada radio que está tratando de formar. 3 rollos máquinas de tipo pirámide pueden formar diferentes radios muchos, siempre y cuando cada radio es grande, pero requieren más habilidad para repetir el mismo radio, por lo que un empate máquinas de tipo rotativo estilo madrel son grandes si usted tiene que formar múltiples partes del mismo radio.

Juegos de troqueles son intercambiables en todos los dobladores de RMD. Todos los juegos de troqueles están codificados por colores para facilitar su identificación (verde para pipa, azul para el tubo, y gris para el cuadrado). Doble Material: tubo redondo o cuadrado, tubo, material plano, ángulo de hierro, o una barra sólida. Custom muere disponible. Fast cambiar a lo largo de las matrices sin necesidad de herramientas. Tenga en cuenta que las matrices para estas máquinas se seleccionan para que se ajuste al tamaño del tubo o tubería y el tamaño del centro de radio de línea deseado.

Indicador de ángulo: indicador muestra el ángulo de la curva. para los tamaños de 1 a 3 pulgadas diametro. $199. si usted compra una máquina

EDWARDS 10 Ton Pipe y Tubo Doblador: $3475.
Clic para solicitar esta cotizacion
Llame al 773-334-5000 para pedir esta máquina.
* Hencho en EE.UU.
* Funciona horizontal o verticalmente
* 180 grados de capacidad de doblez
* Los controles son fáciles de usar
* Función de parada automática de curvas reproducibles
* Soporte fuerte tiene rodillos
* Manguera con conector fácil
* La construcción de acero fuerte
* 2" Schedule 40 cedula Pipe capacidad
* 2-1/2" x .095" espesor Tubo capacidad
* 2-1/4" .083" Chromoly capacidad
* Pipe Die Sets Sold Separately - click to see the list
* Carrera: 14"
Motor eléctrico: 5 HP, 3 fases, 20B/240Voltios, 14 amp Motor eléctrico opcion : 440/480 V, 575V, 3 fases, 7 amp; or 1 fase, 220 Voltios, 26 amperios
Bomba hidráulica: 3-1/2 gpm @ 3000 psi max.

RDB-100 Manual Ratcheting Pipe y Tubo Doblador: $1995.
Llame al 773-334-5000 para pedir esta máquina.

Capacidad es 1" schedule 40 cedula Pipe, 1" tubos cuadrados,
1-1/2" Chromolly (.083 espesor de la pared), 1-3/4" tubo redondo (.095 espesor de la pared).
Mecanismo de trinquete fuerte le permite doblar fácilmente con sólo tirar de una palanca. Cada tirón hace 10 grados de movimiento. No hay botones para mover o volver a participar para llegar a 206 grados, lo que se logra mediante el trinquete de tope anti-retroceso. acabado partes se pueden quitar en segundos (sin desmontaje necesario). Radio de curvatura máxima es de 7" (según el grosor de la pared, y material) mueren rápido mostrador versión mejora el tiempo de producción marcado grado altamente visible mejora la precisión. Peso: 250 Lbs. Hecho en EE.UU.

Foto de pipa doblador

RDB-125 Hydraulic Pipe y Tubo Doblador:
Clic para solicitar une cotizacion para esta maquina

Menor precio hydaulic maquina dobladora de tubos.
Capacidades:
Tubería cédula 40, acero normal o aluminio: 2 pulgados
Tubería cédula 40, acero inoxidable: 1.5"
Tubo redondo, de acero: 2.5" x .125 espesor de la pared
Tubo redondo, aluminio: 2.5" x .156 espesor de la pared
Tubo redondo, acero inoxidable: 2.25" x .125 pared
Tubo redondo, chromolly: 2" x .125 espesor de la pared
Barra redonda, de acero: 1.25"
Tubo cuadrado acero: 2" x .125 espesor de la pared
Mínimo tubo diametro: .25"
Radio máximo de la línea central: 7"
Radio minimo de la línea central: .5"
Electricidad: 120 Voltios, 1 fase
Peso: 325 Lbs.
Hencho en EE.UU.

Modelo RDB-125 Tubo doblador

RDB-150 Hydraulic Pipe y Tubo Doblador:
Clic para solicitar une cotizacion para esta maquina
Capacidades:
Tubería cédula 40, acero normal o aluminio: 2 pulgados
Tubería cédula 40, acero inoxidable: 1.5"
Tubo redondo, de acero: 2.5" x .125 espesor de la pared
Tubo redondo, aluminio: 2.5" x .156 espesor de la pared
Tubo redondo, acero inoxidable: 2.375" x .125 pared
Tubo redondo, chromolly: 2" x .125 espesor de la pared
Barra redonda, de acero: 1.25"
Tubo cuadrado acero: 2" x .125
Mínimo tubo diametro: .25"
La velocidad máxima a 180 grados - 10 segundos
Radio máximo de la línea central: 7"
Radio minimo de la línea central: .5"
Electricidad: 120 Voltios, 1 fase
Peso: 600 Lbs.

Hencho en EE.UU.
Mas fuerta y rapido modelo RDB-175:
Igual que el modelo 150, pero incluye más rápido de la bomba, pedal de pie, parada de ángulo automático, y mayor radio de curvatura máximo de 9".

RMD modelo 150-S Tubo Doblador

RDB- 500 Hydraulic Pipe y Tubo Doblador:
Click to Request our quote for this machine
Tubería cédula 40, acero normal: 3 pulgados
Tubería cédula 40, aluminio: 3.5"
Tubería cédula 40, acero inoxidable: 2.5"
Tubo redondo, de acero: 3" x .250 espesor de la pared
Tubo redondo, aluminio: 3.5" x .187 espesor de la pared
Tubo redondo, acero inoxidable: 3.5" x .187 espesor pared
Tubo redondo, chromolly: 3.5" x .187 espesor de la pared
Barra redonda, de acero: 2"
Tubo cuadrado acero: 3" x .250 espesor de la pared
La velocidad máxima a 180 grados - 36 segundos
Radio maximo de la línea central: 12"
Radio minimo de la línea central: .5"
Electricidad: 220 voltios, 1 fase, 30 amps.
Peso: 1800 Lbs.
Las curvas de hasta 206 grados sin parar.
Opcional: Parada automática.

Modelo RDB-500 dobladora maquina

Hencho en USA



Clic para American Machine Tools Compania pagina

American Machine Tools Corp.
5864 Northwest Hwy
Chicago IL 60631 USA

Phone: 773-334-5000
Fax: 773-442-0314

Clic para enviarnos
un correo electrónico

Cláusula de
Privacidad

Términos & Condiciones

Frecuentemente Preguntadas

Website by eMarketAmerica
© Copyright 2013
American Machine Tools Corp

All rights reserved
La información y precios en este website están sujetos a cambio sin notificación.
Ofertas de la American Machine Tools Corporation incluyen los Términos y Condiciones mostrados en nuestro website.
La responsabilidad está estrictamente limitada a esas garantías de la aptitud para el propósito y la seguridad en la manera prevista por el fabricante.
Los productos y logos en este website son marcas registradas o marcas registradas de sus respectivas compañías o titulares.
